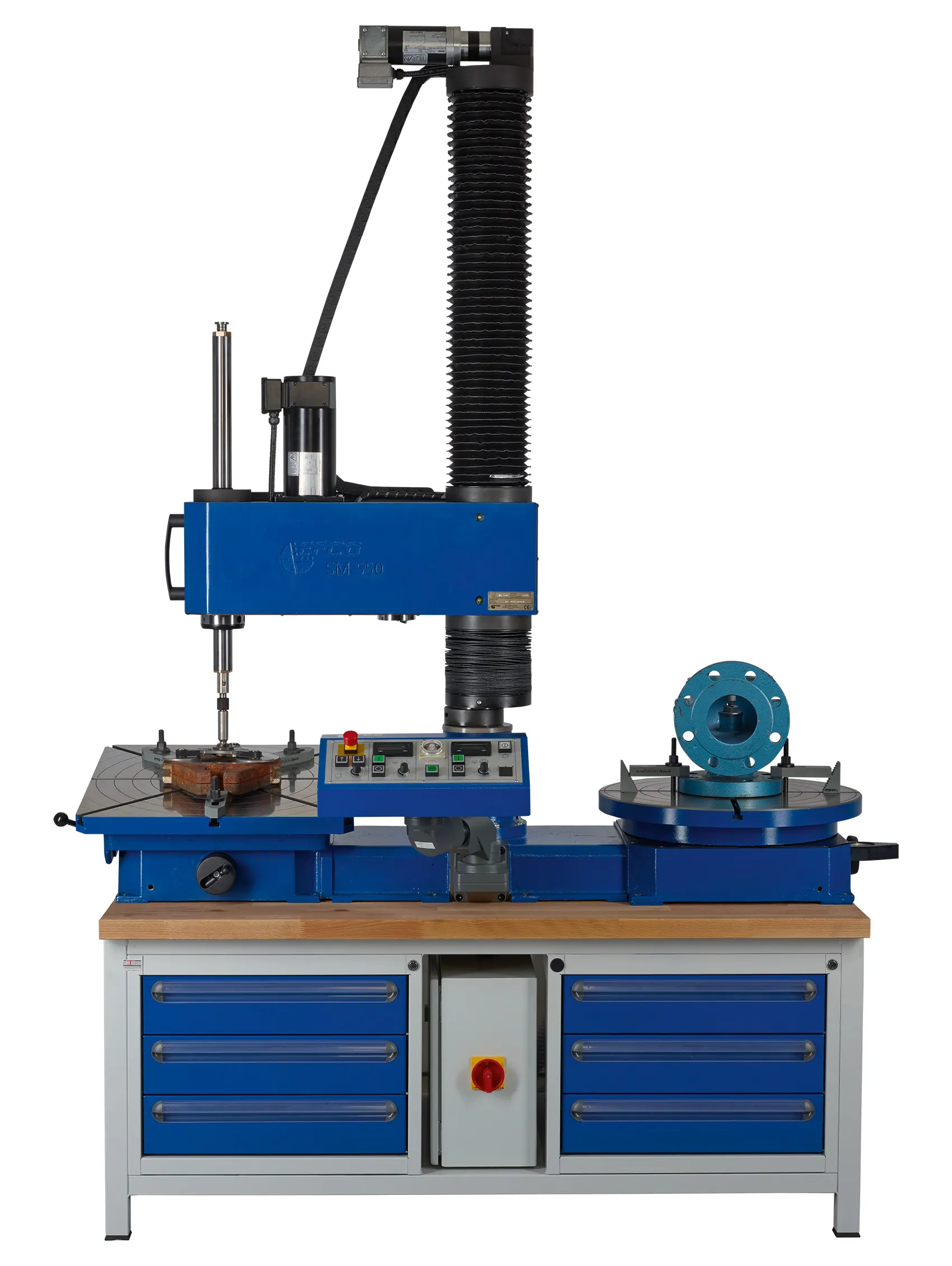

Rectificadora estacionaria (SM)
Rectificadoras y lapeadoras estacionarias para la reparación de superficies de sellado en accesorios y cuñas de válvulas
Rectificadora y lapeadora estacionaria para el mecanizado de superficies de sellado en válvulas de cierre, cuñas, válvulas de seguridad, etc.
Estas robustas máquinas pueden suministrarse con una o dos mesas en diversas configuraciones. Es posible el reequipamiento de una segunda mesa en cualquier momento.
Ventajas
- Diseño estable y robusto
- Se pueden seleccionar varias configuraciones de la máquina según los requisitos del cliente
- Trabajo eficiente gracias a la columna giratoria y sujetable
- Unidad de control giratoria
- Disponible opcionalmente con mesas giratorias y/o basculantes (SM-550)
- Disponible opcionalmente como versión céntrica o excéntrica (SM-750)
SM-550
- Mesa inclinada:
Tamaño: 550 mm x 550 mm (21.7" x 21.7")
Ángulo de inclinación: ± 12°
máximo. Tamaño de ajuste: Ø 900 mm (36") Máximo
. Altura de montaje: 800 mm (32")
Peso máximo de la armadura: 450 kg.
- Mesa giratoria:
El tamaño: Ø 550 mm (21.7")
Viaje de ajuste*: 0 mm-20 mm (0"-0.78")
Max. Tamaño de la válvula: Ø 900 mm (36")
Max. Altura máxima de ajuste: Ø 830 mm (33")
Peso máximo: 450 kg
- Accionamiento: eléctrico (230/120V, 50/60 Hz)
*Al mover la plataforma giratoria y superponer los movimientos giratorios (husillo de trabajo a la plataforma giratoria), se crea una superficie de sellado óptima para las válvulas de seguridad.

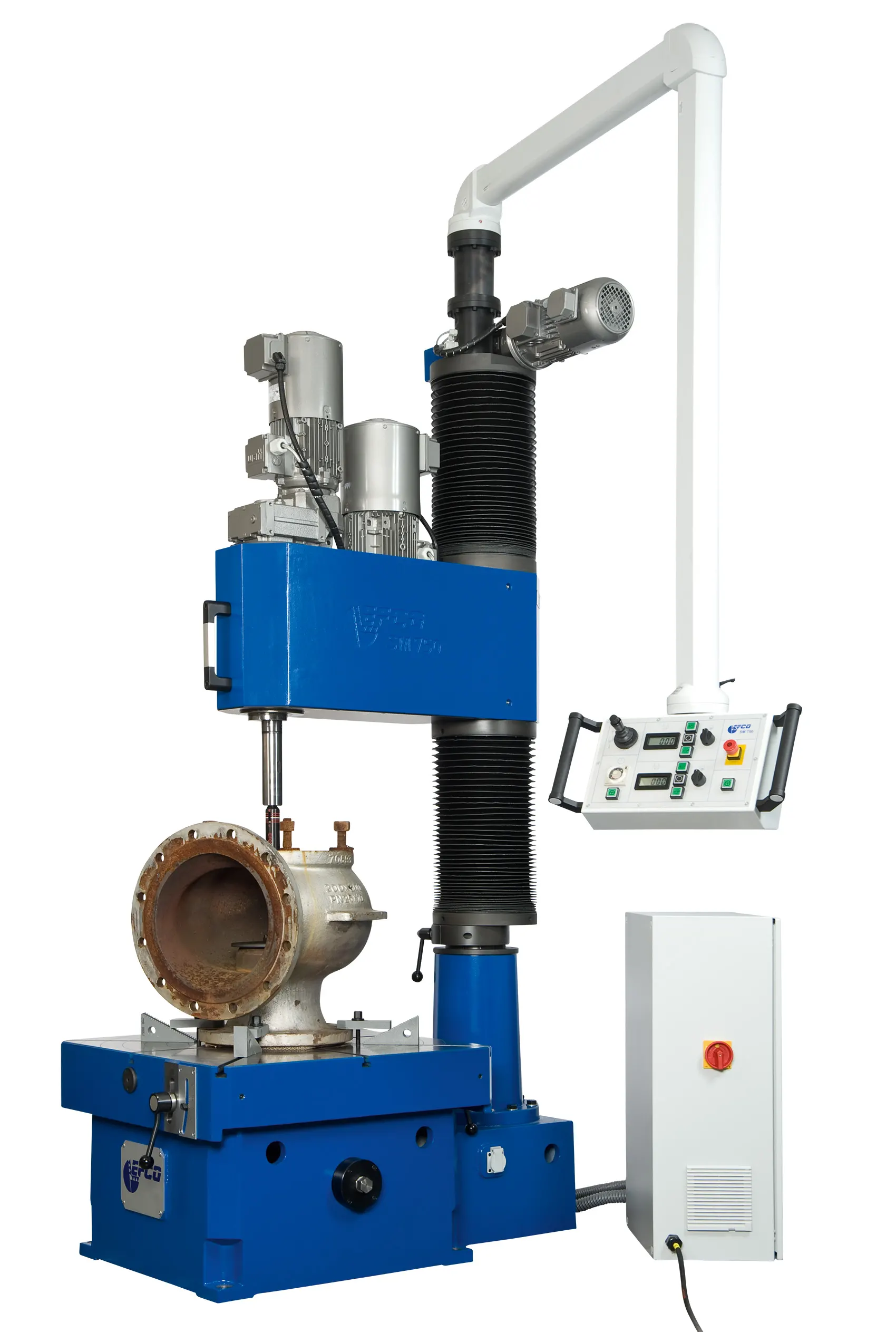

SM-750
- Huso detrabajo: opcionalmente céntrico o excéntrico
- Excentricidad: 0 mm-20 mm (0"-0.78")
- Mesa inclinada: 750 mm x 750 mm (29.5" x 29.5")
- Ángulode inclinación: ± 12°.
- Máximo. Tamaño de la válvula: Ø 950 mm (38")
- Altura máximade montaje: 1000 mm (40")
- Peso máximode los accesorios: 2500 kg
- Accionamiento: eléctrico (380-480 V, 50/60 Hz)
El eje de la máquina del SM-750 está equipado con una excéntrica ajustable, que permite el mecanizado de las válvulas de seguridad. El movimiento excéntrico y el movimiento de molienda son impulsados por separado. El SM-750 está disponible con 1 o 2 mesas basculantes.
